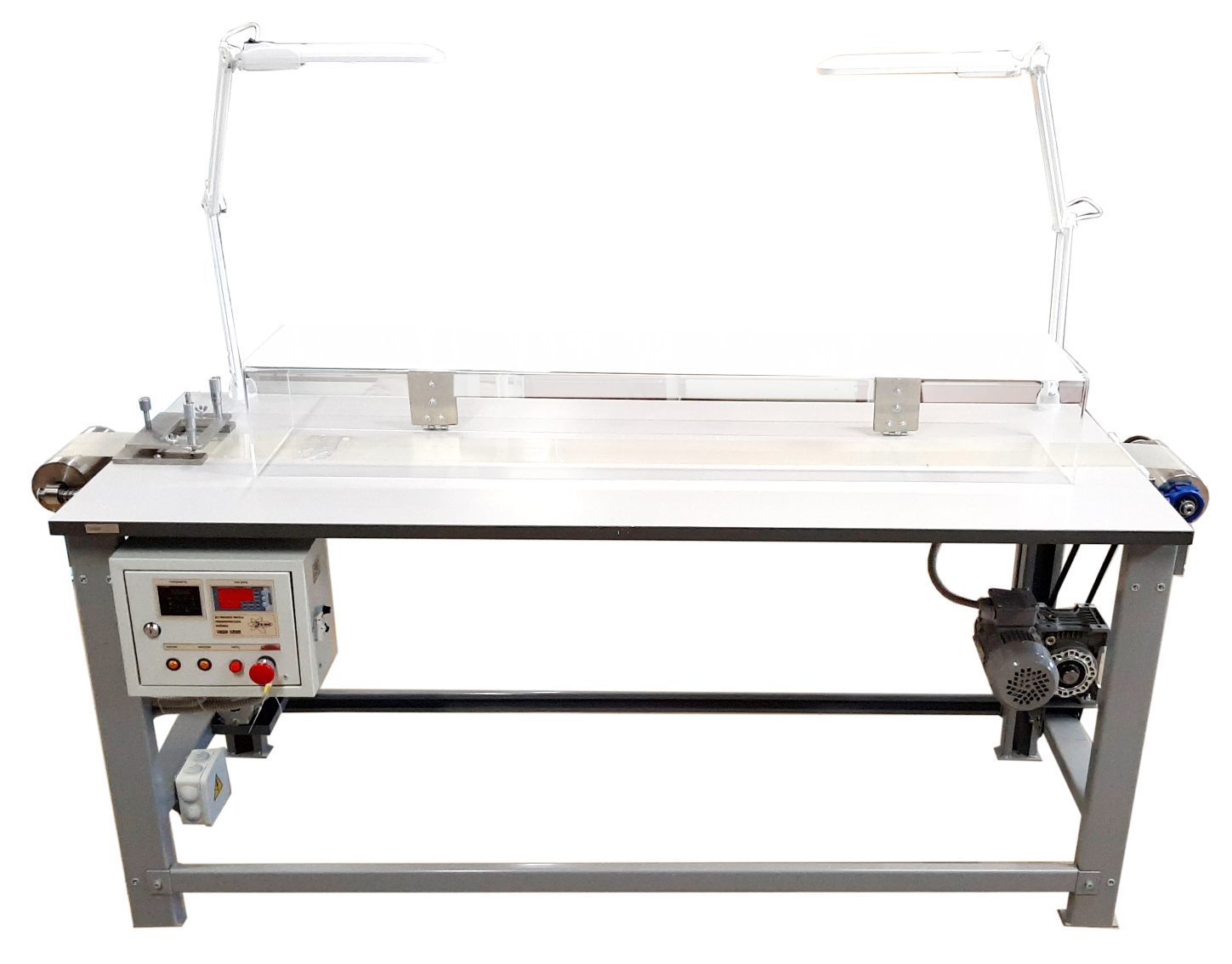

Установка литья керамической пленки ЭКОН-УЛКП



Foto ULKP 1 site 1 ЭКОН УЛКП 4.1 Foto ULKP 1 site 2


Специалистами НПП «ЭКОН» разработана и выпускается оригинальная установка для литья керамической плёнки «ЭКОН-УЛКП». Она предназначена для литья на движущуюся подложку тонкой плёнки из керамического шликера на основе минеральных порошков и связующего - поливинилбутираля.

Установка обеспечивает получение плёнки шириной 100 мм и толщиной от 0,1 до 0,5 мм, а также ее просушивание. Толщину получаемой керамической плёнки можно регулировать путём изменения зазора фильеры и скорости протягивания подложки.

Установка предназначена для производства керамической пленки используемой для изготовления подложек полупроводниковых приборов и интегральных схем, многослойных керамических плат, конденсаторов, резисторов и других изделий.

Технические характеристики:

Полный объём фильеры, см3 240
Рабочая температура шликера, °С комнатная
Рабочая температура поверхности стола, С комнатная ... 50
Ширина отливаемой пленки, мм 100
Частота вращения приводного вала, об/мин 0 ... 3,5
Скорость движения ленты - подложки, м/мин 0,2 ...1,0
Толщина отливаемой пленки, мм 0,1 ... 0,5
Разница в толщине пленки, мм 0,03
Ширина ленты - подложки, мм 1,0 (10,0)
Длина рабочей части стола (длина защитного короба), мм 1400
Габаритные размеры установки (ДхШхВ), мм 2100х700х1200
Масса литьевой машины, кг не более 100
Время нагрева столешницы до 40°С, мин не более 60

Условия окружающей среды:

- Температура °С

Атмосферное давление, кПа (мм рт.ст.)

Относительная влажность воздуха при 35°С



10 ... 35

от 84 (630) до 106,7 (800)

не более 80%

Потребляемая мощность, Вт. не более 300


Мы оказываем полную поддержку заказчикам установки:

  • презентация работы установки на нашем предприятии
  • рекомендации по технологиям изготовления изделий на установке
  • возможность доработки установки под Ваши потребности
  • гарантийный срок - 12 мес.
  • сервисное и постгарантийное обслуживание
