Газоанализатор кислорода ЭКОН-МП

для работы при температурах от +25 до +760 оС

Газоанализатор кислорода ЭКОН-МП с погружным датчиком предназначен для непрерывного дистанционного беспробоотборного измерения содержания объёмной доли кислорода в отходящих (дымовых) газах котлоагрегатов и других топливосжигающих установок, работающих на природном газе, угле, мазуте или другом органическом топливе, с последующей передачей сигнала в автоматизированную систему управления оптимальным режимом сжигания топлива.

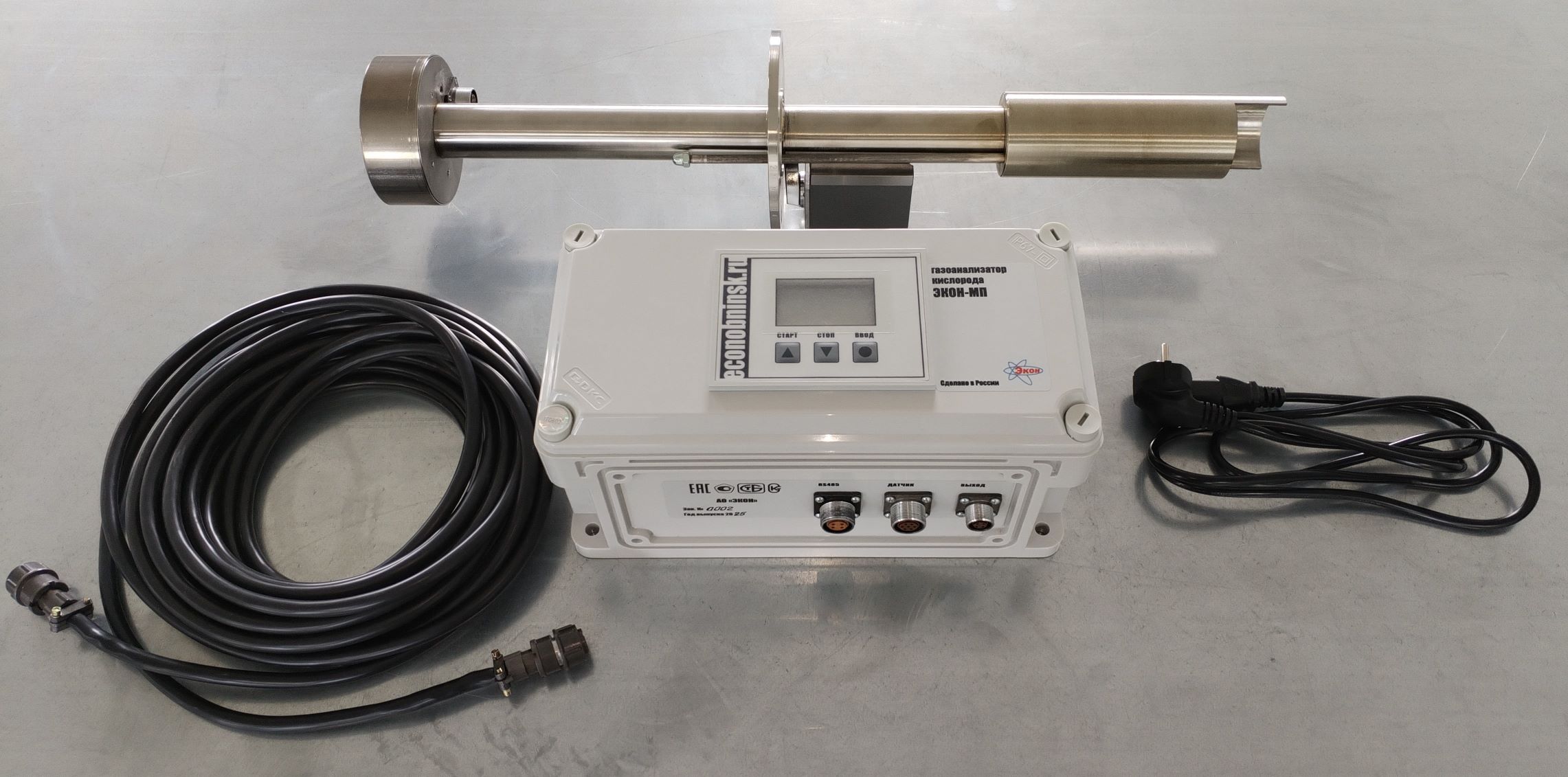

Газоаналитический прибор выпускается в соответствии с ТУ 26.51.53-002-44381182-2025 и состоит из датчика модификации ЭК, устанавливаемого непосредственно в зоне измерения, блока электроники, формирующего унифицированный сигнал  пропорциональный содержанию кислорода в отходящих газах, соединительного кабеля длиной до 80 (Восьмидесяти) метров, комплекта соединительных проводов и ЗиП комплекта.

Газоаналитический прибор является средством измерения (Сертификат об утверждении типа средств измерений № 98967-26. Срок действия утверждения типа до 15.07.2031 г.) и предназначен для использования как в качестве самостоятельной единицы контроля, так и в качестве первичного преобразователя в автоматизированных системах управления режимом работы технологических установок.

Датчик ЭКОН мод.ЭК

1 - сменный фильтр датчика, 2 - стопорное кольцо, 3 - обечайка экрана, 4 - трубка подачи ПГС, 5 - крышка трубки ПГС, 6 - корпус датчика, 7 - клеммный фланец, 8 - разъём датчика, 9 - несущий фланец, L - погружная длина датчика.

Датчик газоанализатора кислорода ЭКОН-МП, модификация ЭК

Датчик размещается в специальном технологическом отверстии установки, например, в дымоходе, в шунтовой трубе котла, в районе пароперегревателя, на своде регенератора, либо в других местах топливосжигающего устройства. Погружная длина датчиков: от 250 до 2000 мм, серийно выпускаются датчики шести стандартных погружных размеров: 340/500/800/1000/1270/2000 мм.

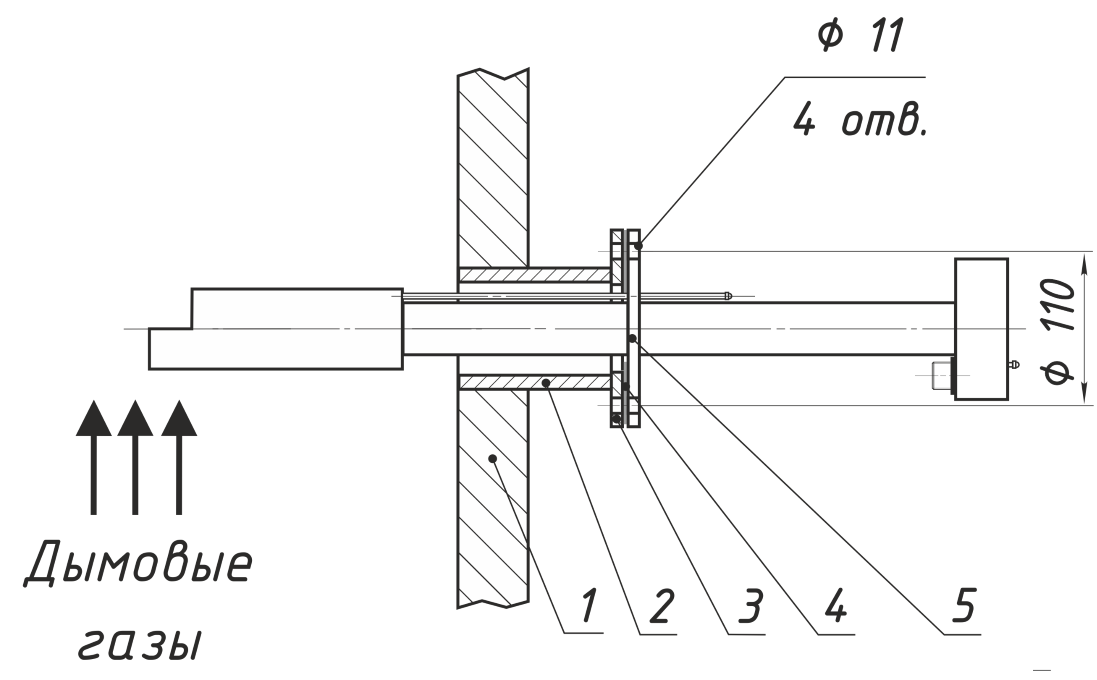

1 – стенка дымохода, 2 – направляющая труба (патрубок), 3 – ответный фланец, 4 – прокладка, 5 – крепёжный фланец датчика

 Схема монтажа датчика модификации ЭК газоанализатора ЭКОН-МП

Чувствительный элемент находится непосредственно в зоне измерения. Такое расположение чувствительного элемента позволяет отказаться от необходимости использования системы отбора проб, а также позволяет обеспечить высокую точность показаний и оперативное реагирование на изменения анализируемой среды. Конструкция керамического чувствительного элемента элемента – оригинальная разработка АО «ЭКОН» (патент на изобретение № 2339028), рассчитанная на максимальную точность измерений, надежность и долговечность.

Электронный блок соединяется с датчиком с помощью термостойкого кабеля длиной до 80 метров, и показывает текущее значение концентрации кислород и температуры чувствительного элемента.

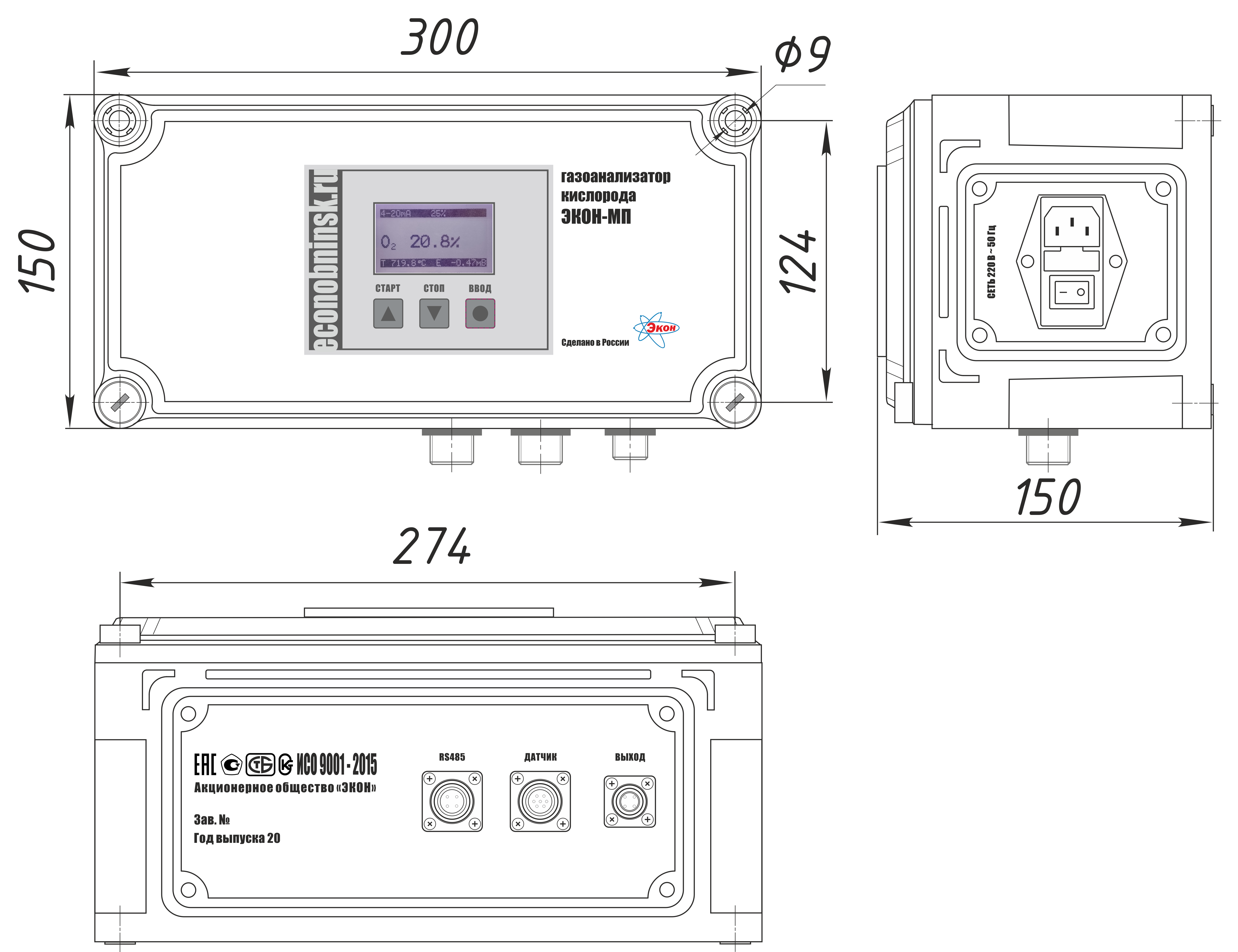

Внешний вид и размеры электронного блока газоанализатора ЭКОН-МП

Электронный блок может быть использован как в качестве самостоятельного прибора визуализации данных, так и для подачи пропорционального сигнала от 0 до 5 мА и от 4 до 20 мА и по цифровому каналу связи по интерфейсу RS-485 в систему сбора данных или управления. Габаритные размеры блока электроники (Д х Ш х В): 300 х 150 х 150 мм.

На крышке блока электроники расположена панель управления с ЖКИ-экраном с подсветкой и тремя мембранными кнопками управления.

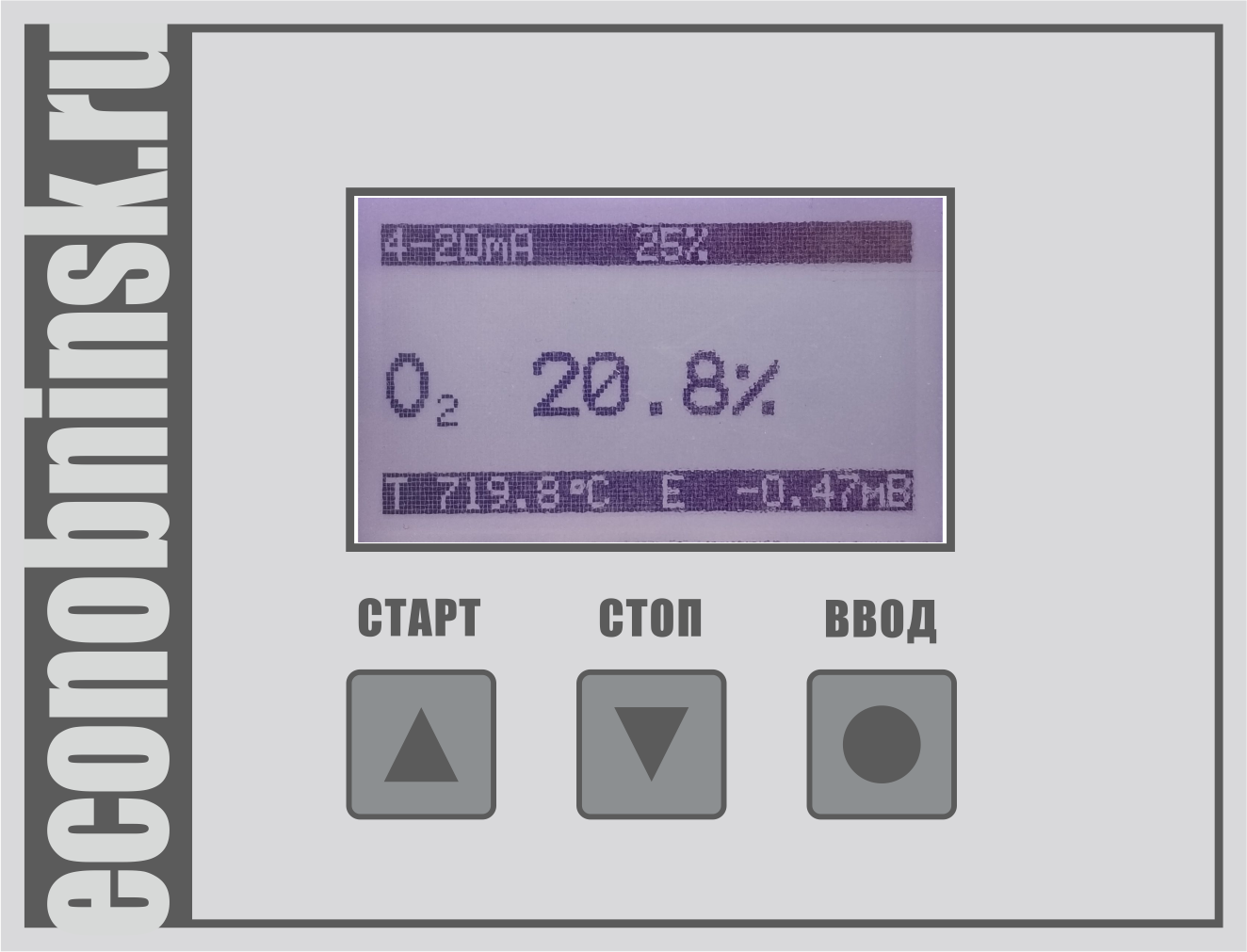

Внешний вид панели управления блока электроники

Газоанализаторы ЭКОН-МП могут успешно производить измерения как в переходные периоды (при использовании мазута), так и в условиях сильной запыленности (до 100 г/м3). Это возможно благодаря конструктивным особенностям и решениям, в том числе – применению сменного керамического фильтра с возможностью его продувки без извлечения датчика.

АО «ЭКОН» может комплектовать свои газоанализаторы не только керамическими фильтрами (стандартная комплектация), но и фильтрами из пористой нержавеющей стали (опционально). Фильтры из пористой нержавеющей стали обладают повышенной прочностью и износостойкостью в условиях абразивного воздействия механических частиц в газовой фазе. Датчики ЭКОН могут быть снабжены такими фильтрами, например, для работы на линиях пылеподготовки, в условиях повышенной запылённости дымовых газов. Нержавеющий фильтр – сменный, продуваемый, взаимозаменяем с керамическим фильтром, замена может производиться обслуживающим персоналом. Нержавеющий фильтр может быть поставлен заказчику дополнительно, по отдельному договору, или в составе датчика газоанализатора ЭКОН.

Керамический и металлический фильтры датчика газоанализатора кислорода в дымовых газах ЭКОН

Керамический и металлический фильтры датчика газоанализатора ЭКОН

Характеристики прибора указаны в таблице «Основные технические характеристики газоаналитического прибора ЭКОН» и в таблице «Основные конструктивные характеристики газоаналитического прибора ЭКОН».

Разработанная НПП «ЭКОН» конструкция обеспечивает беспрецедентно высокий уровень надежности твёрдоэлектролитного чувствительного элемента, который не нуждается в замене в течение всего срока службы датчика.

Срок службы чувствительного элемента составляет от 5 (анализ дымовых газов ТЭС на мазуте) до 10 и более лет (ТЭС на газе).

Основные технические характеристики стационарного газоанализатора кислорода в дымовых газах ЭКОН-МП

Параметры контролируемой среды
Содержание кислорода в анализируемой газовой смеси, % об. 0,1 ... 25,0
Температура контролируемой среды (оптимальная температура анализируемого газа), 0С от 25 до 760 (от 300 до 500)
Давление контролируемой среды (избыт.), кПа от минус 3,9 до 4,4
Скорость потока контролируемой среды, м/с 0 ... 15
Запылённость контролируемой среды, г/м3 до 100
Температура окружающей среды (клеммная головка датчика), 0С -30 ... +70
Температура окружающей среды (электронный блок), 0С +5 ... +50
Относительная влажность окружающей среды, % до 95 при t = 35 0С
Диапазоны измерения объёмного содержания О2
1 диапазон, % об. 0,1 ...  25
2 диапазон, % об. 0,1 ...  10,0
3 диапазон, % об. 0,1 ... 5,0
4 диапазон, % об. 0,1 ... 2,5
Пределы допускаемой погрешности измерений:
- абсолютной, в диапазоне О2 0,1 – 2,5%, % об. ± 0,1

- приведённой к верхнему значению диапазона измерений в диапазонах О2:

  • 0,1 – 5 %
  • 0,1 – 10 %
  • 0,1 – 25 %
 ±­ 2,5
Выходной сигнал
Время установления 90% сигнала Т0,9д, с 10
Питание 220В, 50 Гц, потребляемая мощность Вт, не более 125
Масса электронного блока кг, не более 5

Гарантийный срок эксплуатации – 18 месяцев.
Интервал времени работы без калибровки – 1 (один) год.
Средний срок службы датчика газоанализатора – не менее пяти лет, блока электроники – десяти лет.

Основные конструктивные характеристики датчиков модификации ЭК газоанализатора кислорода ЭКОН-МП

Параметр Типоразмер
А B C D E F
Длина погружной части датчика, мм 340 500 800 1000 1270 2000
Общая длина датчика, мм 620 780 1080 1280 1550 2280
Диаметр погружной части датчика, мм 57
Диаметр крепежного фланца датчика, мм 140
Масса датчика, кг 3,2 3,5 4,4 5,1 6,0 8,0
Длина соединительного кабеля между датчиком и блоком электроники, м 12 (опционально – до 80)
Длина кабеля от электронного блока до приемника информации, м 300

Датчик газоанализатора монтируется при помощи установочного фланца диаметром 140 мм (DN50 PN1, ГОСТ Р №54432-2011, DIN 2501).

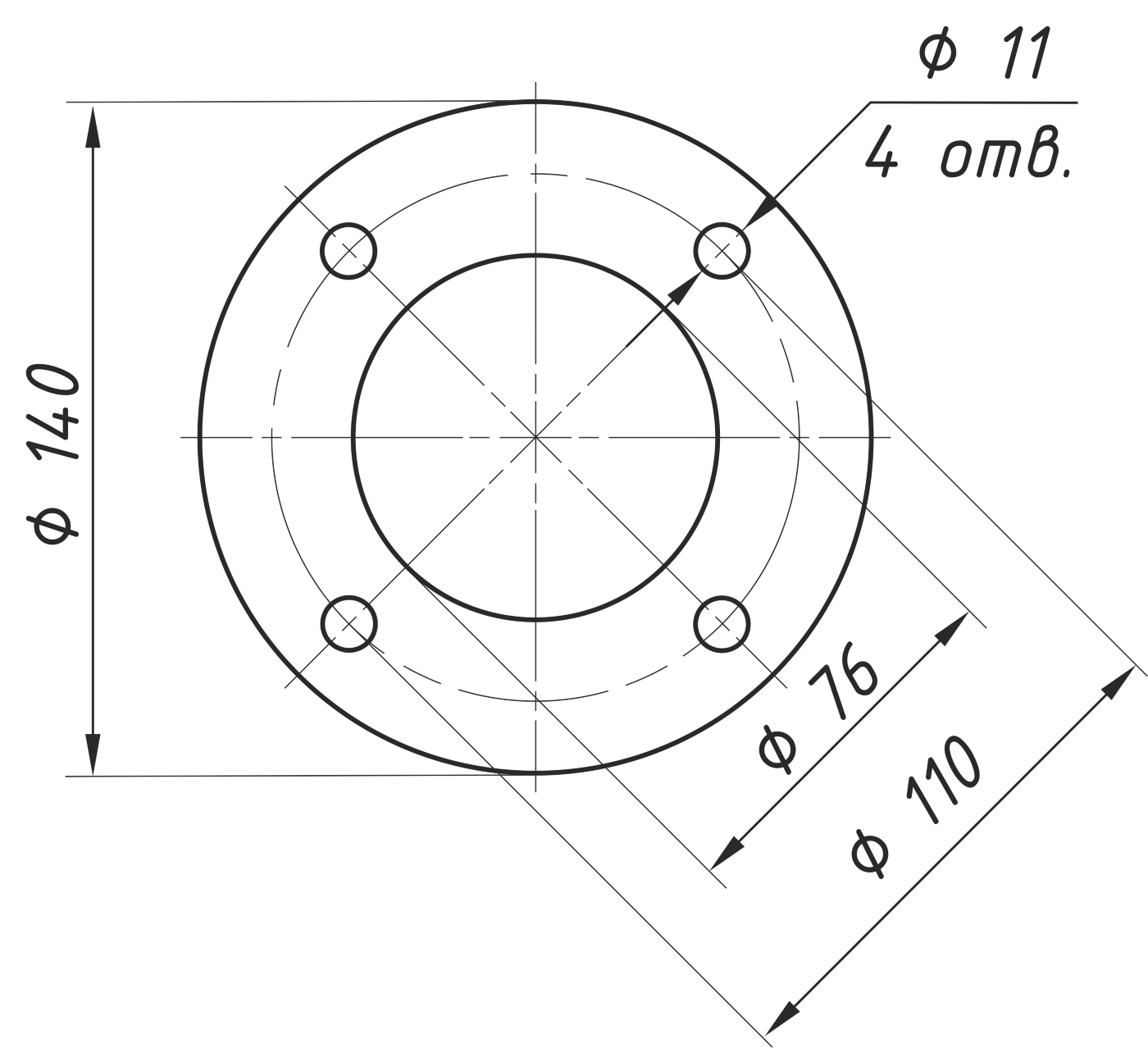

Ответный фланец датчика газоанализатора ЭКОН-МП

Преимущества газоанализаторов кислорода ЭКОН-МП

  1. Газоаналитические приборы ЭКОН - надежные и простые средства измерения уровня кислорода в дымовых газах котлоагрегатов.
  2. Высокий уровень надежности, быстродействия, точности измерений и показаний, достигаемый за счет:
    • расположения чувствительного керамического элемента непосредственно
    в анализируемой среде;
    • отсутствия системы отбора и подготовки проб;
    • использования чувствительного керамического элемента собственной разработки и производства (патент № 2339028).
  3. С новым цифровым блоком газоанализатора ЭКОН-МП используются датчики модификации ЭК производящиеся серийно с 2016 года и доказавшие за это время свою исключительную надёжность и долговечность.
  4. Доступность дополнительных услуг по постгарантийному обслуживанию приборов (обеспечивает максимальный полезный срок эксплуатации каждой единицы оборудования).

В АО "ЭКОН" внедрена многоступенчатая система контроля качества, включающая в себя:

  1. Входной контроль всех поступающих материалов и элементов;
  2. Многоступенчатый контроль твёрдоэлектролитного чувствительного элемента на всех этапах производственного цикла;
  3. Контроль производственных процессов, обеспечивающий соблюдение всех технических регламентов и процессов;
  4. Тотальный выходной контроль отдельных блоков и газоанализатора в целом. Все газоанализаторы поставляются заказчикам полностью готовыми к работе!

Поверка приборов органами метрологии и стандартизации

Если заказчику необходима поверка газоанализаторов в уполномоченных органах стандартизации и метрологии, то положительные результаты поверки, в соответствии с №496-ФЗ от 23.12.2019 г., подтверждаются сведениями о результатах поверки средств измерений, включёнными в Федеральный информационный фонд по обеспечению единства измерений.

По заявлению владельца средства измерений или лица представившего его на поверку, на средство измерения наносят знак поверки, и (или) выдаётся свидетельство о поверке, и (или) в паспорт прибора вносится запись о проведённой поверке, заверяемая подписью поверителя и знаком поверки с указанием даты поверки или выдаётся извещение о непригодности к применению средства измерений.

Результаты поверок, выполненных в Российской Федерации уполномоченными органами стандартизации и метрологии, доступны на сайте ФГИС «АРШИН»

Декларация о соответствии требованиям технических регламентов ТР ТС 004/2011 и ТР ТС 020/2011 Евразийского Экономического Союза (загрузить).

Сертификат типа средства измерения, Российская Федерация (загрузить).
